Forno de
Homogeneização
em Container

Projeto detalhado para fabricação de um forno de homogeneização de tarugos de alumínio, adaptado dentro de um container marítimo de 40 pés High Cube, com aquecimento a GLP e carro transportador motorizado.

24°C
Temperatura Máx.
256mm
Comp. Máx. Tarugo
1 ton
Capacidade / Carga
69 kW
Potência Térmica
01

Visão Geral

Escopo e especificações gerais do projeto

Este projeto detalha a fabricação e montagem de um forno de homogeneização de tarugos de alumínio, adaptado dentro de um container marítimo de 40 pés High Cube. O equipamento é projetado para realizar o tratamento térmico de homogeneização em tarugos com comprimentos de até 6.400 mm e diâmetros variando de 4" a 7", utilizando aquecimento a GLP com controle preciso de temperatura.

O forno conta com sistema de circulação de ar forçada para garantir uniformidade de temperatura de ±5°C na carga, três zonas de controle independentes, e um carro transportador motorizado sobre trilhos para o manuseio seguro e eficiente dos tarugos.

ParâmetroEspecificação
Tipo de FornoHomogeneização com circulação de ar forçada
Estrutura ExternaContainer 40' HC (12,19m × 2,44m × 2,90m)
Fonte de EnergiaGLP (Gás Liquefeito de Petróleo)
Temperatura de Operação550°C a 620°C (ajustável)
Uniformidade de Temperatura± 5°C na carga
Comprimento Máx. Tarugo6.400 mm
Diâmetro dos Tarugos4" (101,6 mm) a 7" (177,8 mm)
Capacidade de Carga~28 toneladas
Sistema de CarregamentoCarro transportador motorizado sobre trilhos

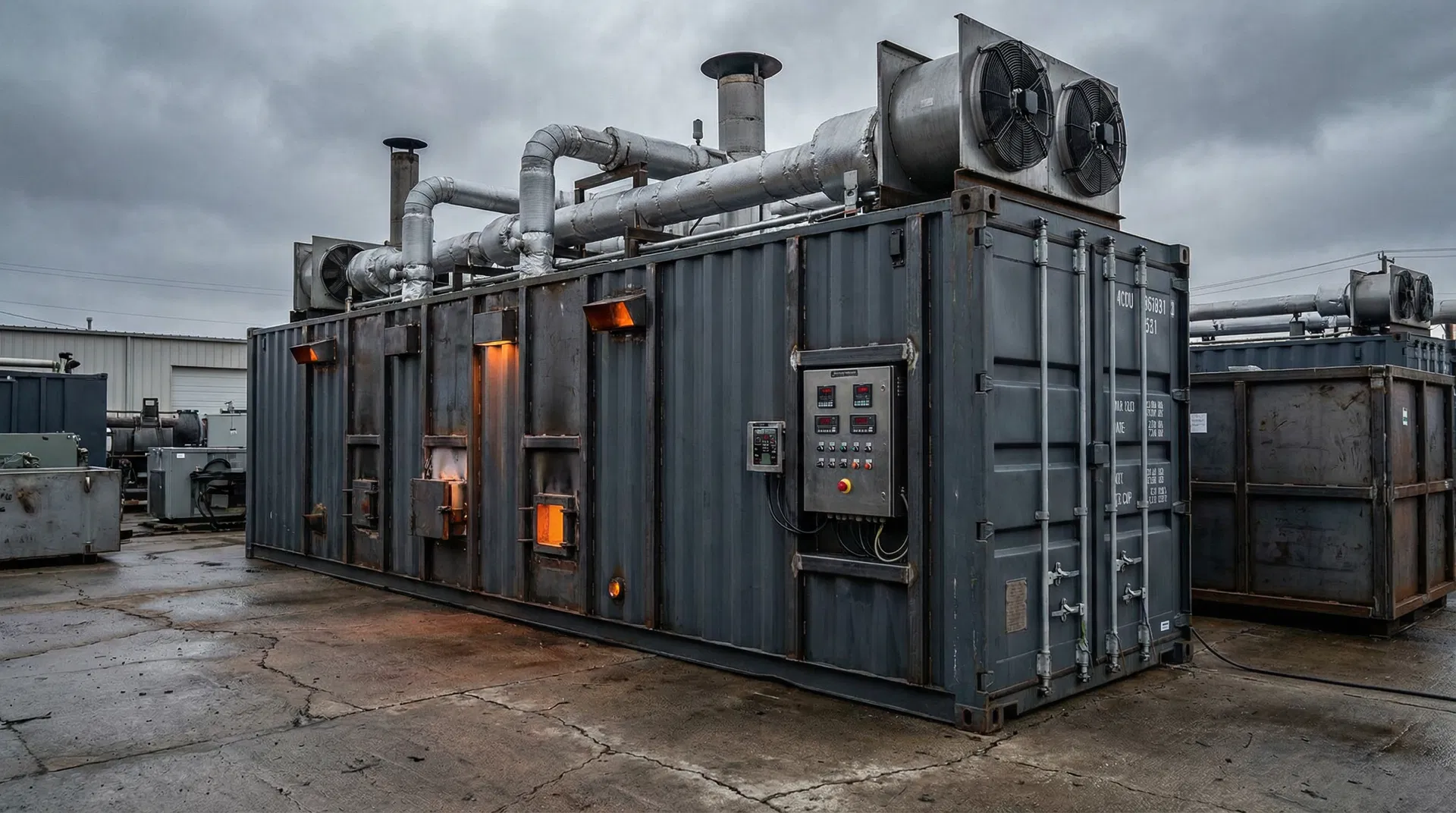

Container adaptado
Vista externa do container adaptado
02

Dimensionamento e Estrutura

Adaptação do container e câmara interna do forno

Divisão do Container

O container de 40 pés HC será dividido em duas seções principais: a câmara do forno, com aproximadamente 7.000 mm de comprimento, e a sala de máquinas e controle, com aproximadamente 4.600 mm. Uma parede de separação interna isolada divide os dois ambientes.

Câmara do Forno~7.000 mm

Onde o processo de aquecimento ocorre

Sala de Máquinas~4.600 mm

Queimadores, ventiladores e painel

Câmara Interna (Útil)

As dimensões internas úteis da câmara do forno, após a aplicação do isolamento térmico:

DimensãoMedida
Comprimento Útil7.000 mm
Largura Útil1.950 mm
Altura Útil Total2.300 mm

Distribuição Vertical

SeçãoAltura
Plenum Superior400 mm
Área de Carga1.400 mm
Plenum Inferior200 mm
Estrutura do Carrinho300 mm
03

Isolamento Térmico

Sistema multicamadas para eficiência energética e segurança

O sistema de isolamento térmico é crucial para a eficiência energética do forno e para a segurança operacional, mantendo a temperatura externa do container em níveis seguros. Será composto por um sistema multicamadas com espessura total de 300 mm.

LocalizaçãoCamada 1Camada 2Espessura
Paredes e TetoFibra Cerâmica 1260°CLã de Rocha HD~300 mm
PisoTijolos + Concreto isolanteLã de Rocha HD~300 mm
PortaFibra Cerâmica 1260°CLã de Rocha HD~300 mm

Montagem do Isolamento

01

Estrutura de Suporte

Perfis de aço soldados na parede interna do container para ancoragem do isolamento.

02

Instalação das Camadas

Lã de rocha e fibra cerâmica fixadas com pinos e clipes de aço inox (hook bolts).

03

Revestimento Interno

Chapas de aço inoxidável AISI 310S de 2 mm em toda a superfície interna.

04

Piso Refratário

Tijolos e concreto isolante para suportar o peso dos trilhos e do carro.

Detalhe do Isolamento

Clique para ampliar — Desenho 07: Detalhe do Isolamento

04

Sistema de Aquecimento

Queimadores de alta velocidade a GLP com controle modulante

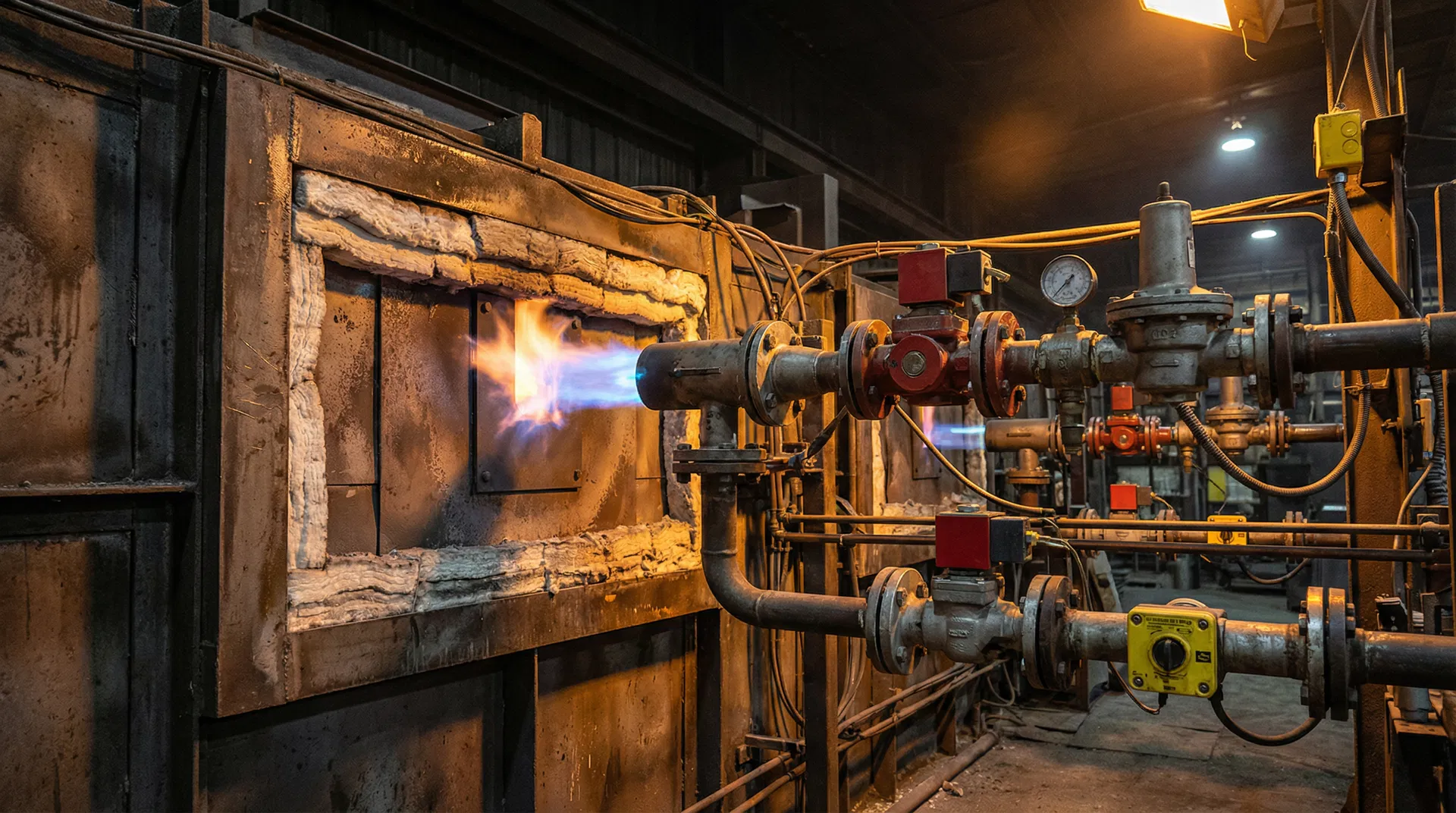

Sistema de queimadores

Especificação dos Queimadores

TipoAlta Velocidade (High Velocity)
CombustívelGLP
Quantidade3 unidades
Capacidade / Queimador~500.000 Kcal/h (~580 kW)
Capacidade Total~1.500.000 Kcal/h (~1.740 kW)
Controle de ChamaModulante, independente por zona
IgniçãoPiloto a gás com supervisão por ionização

Zonas de Controle

O forno é dividido em três zonas de controle de temperatura independentes (frente, meio e fundo), cada uma com seu próprio queimador e termopar. Isso permite ajuste fino da temperatura ao longo do comprimento da carga.

Trem de Gás

Cada queimador possui seu próprio trem de gás montado conforme normas de segurança:

Válvula de bloqueio manual
Filtro de gás
Regulador de pressão (1ª e 2ª etapas)
Pressostato de mínima e máxima pressão
Válvulas solenoides com VPS
Válvula de controle modulante
Ventilador de ar de combustão
Trem de Gás

Clique para ampliar — Desenho 08: Trem de Gás

05

Circulação de Ar

Sistema de circulação forçada de alto volume para uniformidade térmica

Para garantir a uniformidade de temperatura de ±5°C, um sistema de circulação de ar forçada de alto volume distribui o ar quente gerado pelos queimadores por toda a câmara através de ventiladores de recirculação e dutos estrategicamente posicionados.

Ventiladores de Recirculação

TipoCentrífugo para alta temperatura
Quantidade3 unidades
Vazão / Ventilador~30.000 m³/h
Pressão Estática~125 mmWC
Temp. de OperaçãoAté 650°C
MaterialAço Inox AISI 310S
AcionamentoMotor trifásico com inversor

Fluxo de Ar

1

Queimadores disparam ar quente no plenum superior

2

Ar é forçado para baixo, passando em alta velocidade pela carga de tarugos

3

Ar passa pelo plenum inferior (sob o carro) e retorna pelas laterais

4

Ventiladores de recirculação succionam o ar de retorno e reintroduzem na zona de mistura

5

Defletores de aço inox ajustáveis balanceiam o fluxo ao longo da câmara

06

Carro Transportador

Sistema motorizado sobre trilhos para manuseio seguro da carga

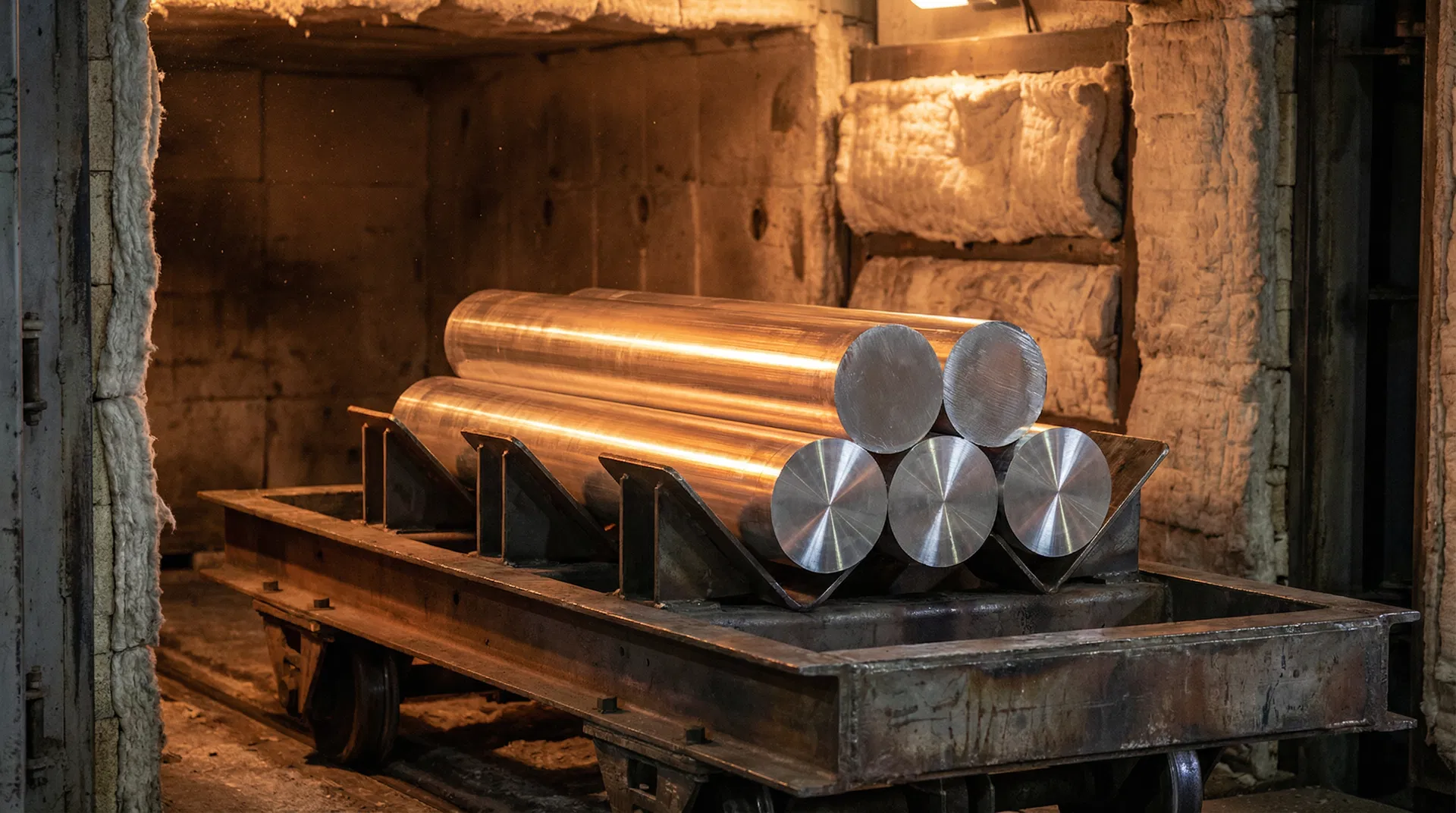

Tarugos no carro

Especificações

TipoBogie Hearth Car
Capacidade30.000 kg
EstruturaAço carbono ASTM A36
Plataforma6.800 × 1.800 mm
Rodas6× aço forjado Ø160mm
TrilhosTR-45 (interno + externo)

Acionamento Motorizado

Translação

Motor 5,5 kW com freio, redutor helicoidal, transmissão por corrente. Velocidade 0-10 m/min via inversor.

Berços em "V"

Intercambiáveis para diferentes diâmetros (4" a 7"). Fabricados em aço refratário com espaçamento de 800 mm.

Carro Transportador

Clique para ampliar — Desenho 04: Carro Transportador

07

Porta e Vedação

Porta guilhotina com vedação dupla e acionamento eletromecânico

Estrutura da Porta

A porta será do tipo guilhotina (movimento vertical), fabricada com estrutura de perfis de aço carbono, preenchida com isolamento multicamadas de 300 mm e revestida internamente com aço inox AISI 310S.

Acionamento

Motorredutor elétrico trifásico com freio integrado. Transmissão por correntes de rolos com sistema de contrapesos. Guias laterais com roldanas de baixo atrito.

Vedação Dupla

01

Selo de Fibra Cerâmica

Cordão de fibra cerâmica de alta densidade em todo o perímetro do batente.

02

Sistema de Travamento

Atuadores pneumáticos ou cunhas mecânicas para pressão uniforme sobre o selo.

Porta Guilhotina

Clique para ampliar — Desenho 05: Porta Guilhotina

08

Controle e Segurança

Automação completa com CLP, IHM e intertravamentos de segurança

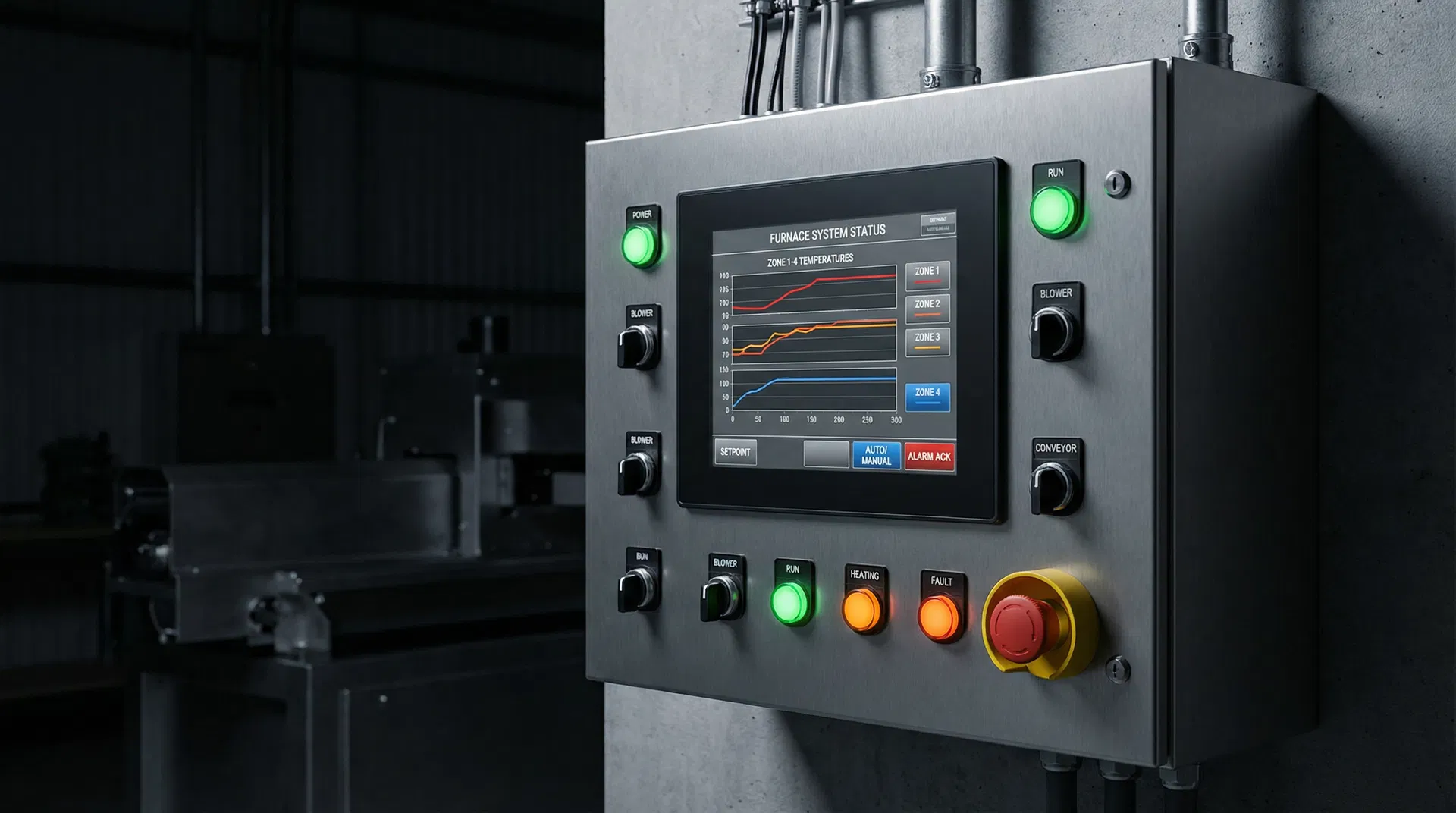

Painel de controle

Controle PID

Algoritmos PID modulam a chama de cada queimador para manter ±5°C de uniformidade.

Supervisão de Chama

Programador de chama com eletrodo de ionização. Corte automático em falha.

Instrumentação

Termopares tipo K nas 3 zonas + termopares de carga + termopar de segurança.

IHM Touchscreen

Tela colorida com gráficos de tendência, receitas, alarmes e registro de dados.

Intertravamentos de Segurança

Forno não inicia se a porta não estiver fechada e travada
Queimadores não acendem sem ventiladores em funcionamento
Purga de ar obrigatória antes de cada ignição
Carro não move para dentro se a porta não estiver aberta
Botões de emergência em locais estratégicos
09

Desenhos Técnicos

Conjunto completo de desenhos com vistas, cortes e detalhes construtivos

Vista Lateral (Corte Longitudinal)
d01

Vista Lateral (Corte Longitudinal)

Vista Frontal (Corte Transversal)
d02

Vista Frontal (Corte Transversal)

Vista Superior (Planta Baixa)
d03

Vista Superior (Planta Baixa)

Carro Transportador Motorizado
d04

Carro Transportador Motorizado

Porta Guilhotina
d05

Porta Guilhotina

Berços e Separadores
d06

Berços e Separadores

Detalhe do Isolamento Térmico
d07

Detalhe do Isolamento Térmico

Trem de Gás (Diagrama)
d08

Trem de Gás (Diagrama)

10

Lista de Materiais

Bill of Materials (BOM) — Principais componentes e quantidades

Estrutura e Chaparia

ItemMaterial / Fab.EspecificaçãoQtd.
ContainerAço Corten40' HC (12,19m × 2,44m × 2,90m)1 un
Chapa RevestimentoInox AISI 310SEspessura 2 mm~100 m²
Perfis EstruturaisASTM A36Vigas W, Cantoneiras L, Perfis UConf. projeto
Perfis InternosASTM A36Perfis U e L para ancoragem~150 m
Chapa da PortaASTM A36Espessura 5 mm~6 m²
TrilhosAço Carbono TR-456 m de comprimento4 peças

Isolamento Térmico

ItemMaterial / Fab.EspecificaçãoQtd.
Fibra Cerâmica1260°C, 128 kg/m³Espessura 50 mm~120 m²
Lã de RochaAlta densidadeEspessura 100 mm~80 m²
Tijolo IsolanteClasse 23 (1260°C)Para piso~200 un
Concreto IsolanteClasse 23 (1260°C)Para piso~1 m³
Pinos de AncoragemInox AISI 304Ø6mm × 250mm~800 conj.
Cordão Fibra CerâmicaØ25mm, vedação porta~15 m

Aquecimento e Gás

ItemMaterial / Fab.EspecificaçãoQtd.
Queimador Alta Vel.Eclipse / Kromschröder~580 kW, GLP, Modulante3 un
Programador de ChamaHoneywell / SiemensSupervisão por ionização3 un
Válvulas SolenoideDungs / HoneywellDN40, Classe A, com VPS6 un
Válvula ModulanteDN40, atuador elétrico3 un
Regulador de PressãoDungs / FisherDN50 + DN401 + 3 un
Ventilador CombustãoConforme espec. queimador3 un

Componentes Mecânicos

ItemMaterial / Fab.EspecificaçãoQtd.
Ventilador RecirculaçãoHowden / Daniels~30.000 m³/h, 650°C3 un
Motor VentiladorWEG / Siemens~15 kW, trifásico3 un
Motor CarroWEG / SEW5,5 kW, com freio1 un
Redutor CarroSEW / BonfiglioliAlto torque1 un
Motor PortaWEG / SEW2,2 kW, com freio1 un
Rodas do CarroAço forjadoØ160mm, flange dupla6 un

Parafusos e Fixadores

ItemMaterial / Fab.EspecificaçãoQtd.
Parafuso M16×50Aço CarbonoClasse 8.8~100 un
Porca M16Aço CarbonoClasse 8~100 un
Arruela Lisa M16Aço Carbono~200 un
Parafuso M10×30Inox 304A2-70 (para liner)~500 un
11

Instruções de Montagem

Sequência lógica para fabricação e montagem do equipamento

01

Preparação do Container

Realizar cortes na estrutura (abertura da porta, passagens para queimadores e ventiladores). Soldar parede de divisão e estrutura de perfis de ancoragem.

02

Instalação do Isolamento

Instalar piso de tijolos e concreto isolante. Fixar camadas de lã de rocha e fibra cerâmica com pinos de ancoragem. Instalar revestimento de aço inox.

03

Montagem da Estrutura Externa

Instalar trilhos no piso do forno e área externa. Montar estrutura da porta guilhotina e pórtico. Instalar motor, correntes e contrapesos.

04

Montagem do Carro Transportador

Soldar chassi, montar eixos, rolamentos e rodas. Instalar motor, redutor e transmissão por corrente. Fixar plataforma e berços intercambiáveis.

05

Sistemas de Aquecimento e Circulação

Montar ventiladores e queimadores na sala de máquinas. Instalar componentes do trem de gás conforme normas. Conectar dutos de ar de combustão.

06

Instalação Elétrica e de Controle

Posicionar painel elétrico. Passar cabos de potência e controle. Instalar termopares nas posições especificadas. Conectar IHM e testar comunicação.

07

Comissionamento e Testes

Testes a frio de movimentos (porta, carro). Testar lógica de segurança e intertravamentos. Primeiro acendimento (cura do refratário). Teste com carga para verificar uniformidade.
